RM新时代有限公司-首页

1363-0011-365

0757-87380082

 > 行業(yè)資訊

新聞資訊

news

服務(wù)熱線(xiàn)：

1363-0011-365

鋁合金型材散熱器的擠壓生產(chǎn)、CNC加工和表面處理工藝詳解


發(fā)布者：永裕金屬   發(fā)布時(shí)間：2021-8-23 10:23:03

      今天永裕小編給大家介紹的是：鋁合金型材散熱器的擠壓生產(chǎn)工藝流程和CNC加工工藝以及鋁型材散熱器的表面處理工藝。


　　鋁型材散熱器的擠壓生產(chǎn)工藝介紹：


　　一、對于高密齒和舌比大的鋁擠壓模具試模時(shí)，第一支鋁棒必須是150-200mm的短鋁棒或純鋁棒。

　　二、試模前，必須調整好鋁擠壓機擠壓中心，擠壓軸、盛錠筒和模座出料口在一條中心線(xiàn)上。

　　三、在試模和正常生產(chǎn)過(guò)程中，鋁棒加熱溫度要保證在480-520℃之間。

　　四、鋁型材模具加熱溫度按常規模具溫度，控制在480℃左右，直徑200mm以下的平模保溫時(shí)間不得少于2小時(shí)，如果是分流模保溫在3小時(shí)以上;直徑大于200mm以上的模具保溫4-6小時(shí)，以保證模具芯部溫度與外部溫度的均勻。

　　五、在試?；蛏a(chǎn)前，必須用清缸墊清理干凈盛錠筒內膽，并查看擠壓機空運行是否正常。

　　六、試?；騽傞_(kāi)始生產(chǎn)時(shí)，擠壓機自動(dòng)檔關(guān)掉，各段開(kāi)關(guān)歸零位。從最小壓力開(kāi)始慢慢的起壓，出料大概3-5分鐘，鋁填充過(guò)程時(shí)主要控制好壓力。壓力控制在100Kg/cm2以?xún)?，電流表數據?-3A以?xún)?，一?0-120Kg/cm2可以出料，之后才可慢慢的加速，正常生產(chǎn)時(shí)擠壓速度以壓力小于120 Kg/cm2為準。

　　七、鋁合金型材模具在試?；蛏a(chǎn)過(guò)程中，如發(fā)現堵模、偏齒、快慢偏差太大等現象時(shí)要立刻停機，并以點(diǎn)退的方式卸模，避免模具報廢。

　　八、在試?；蜾X材生產(chǎn)過(guò)程中，出料口必須通暢，墊支或夾具松勁根據出料情況合理掌握。隨時(shí)觀(guān)察發(fā)現異常情況，及時(shí)處理，該停機時(shí)要立即停機。

　　九、矯直過(guò)程中，要認真檢測前后變化，操作規范，用力適度，嚴保產(chǎn)品質(zhì)量。

　　十、按照鋁材生產(chǎn)計劃單要求合理定尺，鋸切時(shí)，鋸齒進(jìn)料速度不能太快，避免打傷端頭，端頭必須鉗正，去掉飛邊和毛刺。

　　十一、鋁合金型材裝筐要規范，包括墊條要擺放合理，避免損傷型材。

　　十二、鋁型材時(shí)效溫度控制在190±5℃，保溫2.5-4小時(shí)，出爐后進(jìn)行風(fēng)冷。

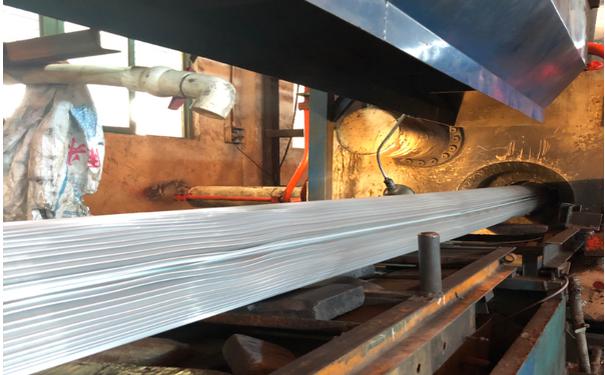

鋁型材散熱器擠壓生產(chǎn)



　　鋁型材散熱器的CNC加工工藝介紹：


　　不同品牌和型號的產(chǎn)品對于鋁合金型材散熱器的要求是不同的，具體就表現在形狀、尺寸和外觀(guān)處理上，而接觸過(guò)鋁合金型材散熱器加工的人就會(huì )知道在行業(yè)內存在著(zhù)兩種加工工藝，那就是CNC加工和壓鑄加工，兩者都是將原材料加工成預期產(chǎn)品的技術(shù)，但是不少人對兩者并不是很了解，下面永裕金屬就一起來(lái)帶大家了解一下鋁合金型材散熱器CNC加工和壓鑄加工的區別。

　　CNC加工指的是數控加工，是在計算機數字化控制下的精密機械加工，鋁合金型材散熱器在這種加工工藝下可實(shí)現一些極為特殊或是復雜的表面處理，比如斜切、非穿透性的圖案或紋理雕刻、鋁合金型材散熱器折彎處打孔處理、非平整平面的表面處理等，可以說(shuō)即便是再苛刻和難以處理的細節在CNC加工的處理下都可以完成。對于那些對鋁合金型材散熱器加工定制有個(gè)性化和極高要求的廠(chǎng)家，一般都不可避免地要運用到這一種。

　　而壓鑄加工則是在利用模具內腔對融化的金屬施加高壓，以此形成與模具相似的表面效果，壓鑄加工下可以進(jìn)行一些簡(jiǎn)單的打孔和圖案成型工作，相對CNC加工而言所需的成本更低，只不過(guò)無(wú)法進(jìn)行極其復雜的表面處理。

　　鋁合金型材散熱器的這兩種加工工藝各有其特色，都是鋁合金型材散熱器加工廠(chǎng)家在生產(chǎn)經(jīng)營(yíng)時(shí)所不能缺少的技藝，兩者可實(shí)現相輔相成的效果，讓生產(chǎn)廠(chǎng)家來(lái)為客戶(hù)提供更優(yōu)質(zhì)的服務(wù)。當然在這里并非像很多人所認為的那樣，用CNC加工就是最好的。要想生產(chǎn)加工出合格的鋁合金型材散熱器，要根據它的生產(chǎn)需求來(lái)選擇相應的加工工藝，同時(shí)還得考慮到生產(chǎn)成本，在兩種加工工藝都可行的情況下，自然是哪一種更便捷惠利就選擇哪一種，而不是說(shuō)哪一種看起來(lái)更好就選擇哪一種，畢竟成本永遠是我們不能忽視的一部分。

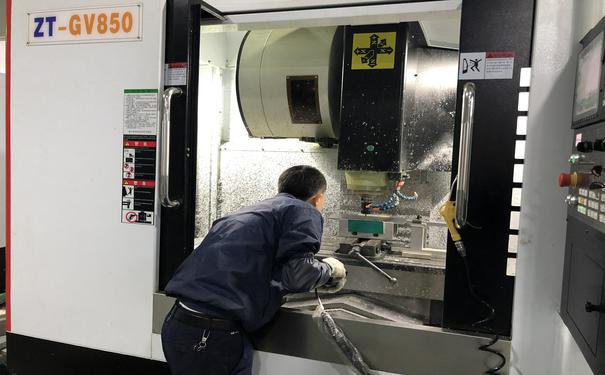

鋁型材散熱器CNC加工



　　鋁型材散熱器的表面處理工藝：


　　鋁型材散熱器在加工完成后，還可以進(jìn)行必要的表面處理，比如上色氧化：加工好的鋁型材散熱器，其表面耐蝕性不強，可以通過(guò)陽(yáng)極氧化進(jìn)行表面處理以增加鋁材的抗蝕性、耐磨性及外表的美觀(guān)度，不過(guò)增加這個(gè)工序會(huì )增加加工的成本。

　　鋁型材散熱器陽(yáng)極氧化的操作過(guò)程：

　　(1)首先對鋁型材散熱器進(jìn)行表面預處理：用化學(xué)或物理的方法對鋁型材散熱器表面進(jìn)行清洗，保證表面的光潔，更好地得到完整、致密的氧化膜。除了清洗，還可以通過(guò)機械手段獲得鏡面或無(wú)光(亞光)表面，表面處理好對于氧化效果有增益作用。

　　(2)陽(yáng)極氧化工藝處理：通過(guò)了表面預處理的鋁型材散熱器，經(jīng)過(guò)陽(yáng)極工藝處理，表面發(fā)生陽(yáng)極氧化，生成一層致密、多孔、強吸附力的AL203膜層。

　　(3)封孔工藝處理：將陽(yáng)極氧化后生成的多孔氧化膜的膜孔孔隙封閉，使氧化膜防污染、抗蝕和耐磨性能增強。氧化膜是無(wú)色透明的，利用封孔前氧化膜的強吸附性，在膜孔內吸附沉積一些金屬鹽，可使鋁型材散熱器外表顯現本色(銀白色)以外的許多顏色，如：黑色、古銅色、金黃色及不銹鋼色等，一般是形成黑色，需要形成其他顏色工藝會(huì )增加，成本也會(huì )相應的增加。

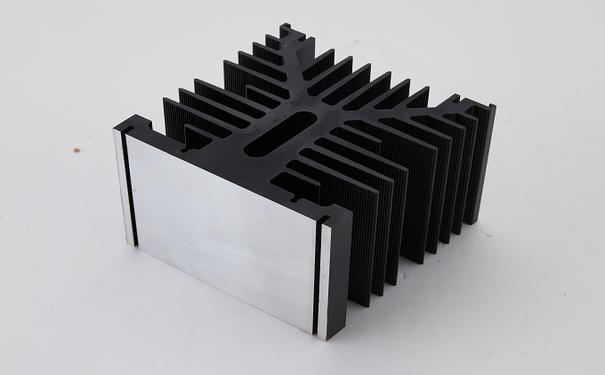

表面處理的鋁型材散熱器


      以上就是關(guān)于鋁合金型材散熱器的擠壓生產(chǎn)工藝流程和CNC加工工藝以及鋁型材散熱器的表面處理工藝的介紹。佛山三水永裕鋁合金型材廠(chǎng)家是一家成立于2003年的專(zhuān)業(yè)鋁型材定制開(kāi)模生產(chǎn)廠(chǎng)家，提供鋁型材開(kāi)模、加工、表面處理和物流一站式服務(wù)。


     鋁型材散熱器相關(guān)介紹：散熱器鋁型材生產(chǎn)費用有哪些？        介紹散熱器鋁材在揉捏方面對模具的要求
     文章整理：永裕金屬www.hotelsofkerala.com




上一篇：鋁型材散熱器發(fā)黑處理工藝問(wèn)題及處理方法 下一篇：鋁型材散熱器加工工藝（異型鋁型材散熱器加工方法）

返回上一頁(yè)

返回首頁(yè)
服務(wù)熱線(xiàn)：1363 0011 365

手 機：13630011365

傳 真：0757-87380002

地 址：廣東省佛山市三水區樂(lè )平工業(yè)園樂(lè )盛路20號

微信掃一掃
聯(lián)系我們

Copyright 2018 佛山市三水永裕金屬制品有限公司 版權所有  粵ICP備18006729號

技術(shù)支持：佛山網(wǎng)站建設

RM新时代有限公司-首页
