6061鋁的密度是2.75g/cm3。

　　6061鋁材金屬熱處理可強化合金，具有良好的可成形性、可焊接性、可機加工性能，同時(shí)具有中等強度，在退火后仍能維持較好的操作性。6061鋁材的主要合金元素是鎂與硅，并形成Mg2Si相。若含有一定量的錳與鉻，可以中和鐵的破壞作用。有時(shí)還添加少量的銅或鋅，以提高合金的強度，而又不使其抗蝕性有明顯降低。導電材料中還有少量的銅，以抵消鈦及鐵對導電性的不良影響。鋯或鈦能細化晶粒與控制再結晶組織。為了改善可切削性能，可加入鉛與鉍。在Mg2Si固溶于鋁中，使合金有熱工時(shí)效硬化功能。

　　6063鋁密度為2.69g/cm3。

      6063鋁的密度為2.69g/cm3。 鋁在室溫時(shí)的理論密度為2698.72/m3, 不同純度的鋁固態(tài)和熔融態(tài)的密度都有變化, 但變化都不大明顯。 6063鋁合金中的主要合金元素為鎂與硅，據有關(guān)專(zhuān)家分析，其具有加工性能極佳、優(yōu)良的可焊接性、擠出性及電鍍。

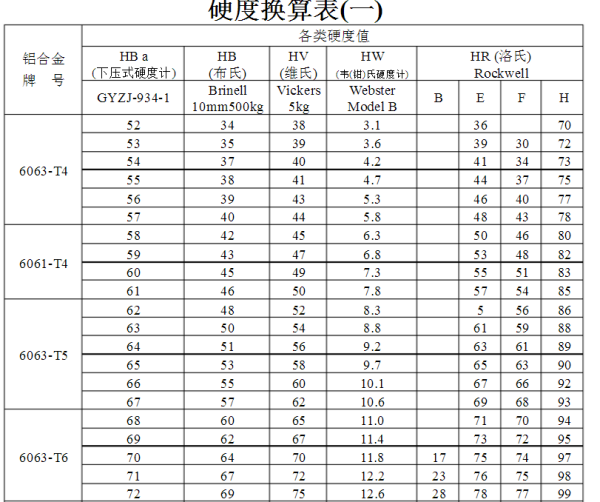

      鋁合金材料 6063-t6 特性： 硬度是8-10WB,抗拉強度 σb (MPa)：≥205 條件屈服強度 σ0.2 (MPa)：≥170 伸長(cháng)率 δ5 (%)：≥9 密 度 2.69 g/cm3 導熱系數 201 W/m.K，6063鋁合金型材以其良好的塑性、適中的熱處理強度、良好的焊接性能以及陽(yáng)極氧化處理后,表面華麗的色澤等諸多優(yōu)點(diǎn)而被廣泛應用于建筑型材、工業(yè)型材等。

     我們永裕金屬在佛山從事鋁型材定制20年，服務(wù)大小客戶(hù)6000+，合作開(kāi)模10000+套，有豐富的定制開(kāi)發(fā)生產(chǎn)經(jīng)驗，如果你需要一家服務(wù)好，經(jīng)驗足的鋁型材廠(chǎng)家，或者對于鋁合金型材方面有什么疑問(wèn)可以直接咨詢(xún)我們的在線(xiàn)工程師。
